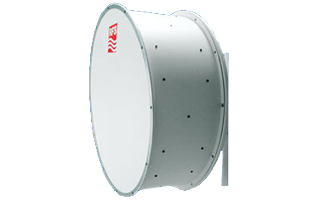

UXA4-103DD2
PrimeLine Antenna, Ultra High Performance,
High Cross Polar Discrimination, Dual Polarized, 4 ft

Rev : A | Rev date : 29 Nov 2022
RFS PrimeLine Antennas are designed for all microwave applications that require best RF performance, especially where interference could be an issue.
A choice between tested and validated ultra-high (ETSI EN 302 217 Class 3 and FCC Class A) electrical performance.
Sizes ranging from 0.6 m (2 ft) to 4.6 m (15 ft)
Dual-polarized models with the ability to change frequencies in the field in most cases

FEATURES / BENEFITS

  • Extremly high XPD performance for complete isolation between the radions in each polarization
  • Excellent radiation patern envelope (RPE), particularly in cross-polar area
  • Support for winds up to 200 km/h (125 mph) with high-wind versions that support winds up to 252 km/h (155 mph)
  • A single-piece configuration and compact packaging to reduce transportation costs
  • Frequencies ranging from 6 GHz to 23 GHz


Antenna

Technical features

General Specifications

Product TypePoint to point antennas
ProfilePrimeLine
PerformanceUltra High, High Cross Polar Discrimination
PolarizationDual
Antenna InputPDR 100
Reflector1-part
Radomeflexible
Antenna colorWhite RAL 9010
Swaybar1: (1.35 m x Ø33 mm)

Electrical Specifications

Frequency GHz10.3 - 10.7
3dB beamwidthdegrees1.7
Low Band GaindBi39.5
Mid Band Gain dBi39.7
High Band Gain dBi39.8
F/B Ratio dB69
XPD dB40
IPI dB45
Max VSWR / R LVSWR / dB1.1 (26.4)
Regulatory ComplianceETSI EN 302217 Range 1, class 3
FCC Category A

Mechanical Specifications

Diameter ft (m)4 (1.2)
Elevation Adjustment degrees± 15
Azimuth Adjustment degrees± 15
Polarization Adjustment degrees± 5
Mounting Pipe Diameter minimum mm (in)114 (4.5)
Mounting Pipe Diameter maximum mm (in)114 (4.5)
Approximate Weight kg (lb)30 (66)
Survival Windspeedkm/h (mph)252 (155)
Operational Windspeedkm/h (mph)252 (155)

Structure

Radome MaterialPVC coated fabric

Further Accessories

optional Swaybar1: SMA-SK-4 (1.35 m x Ø33 mm)
Further AccessoriesSMA-SKO-UNIVERSAL : Universal sway bar fixation kit

MountOutline

Dimension_Amm (in)1313 (51.7)
Dimension_Bmm (in)793 (31.2)
Dimension_Cmm (in)248 (9.8)
Dim_D-114mm(4.5_in)Pipemm (in)358 (14.1)
Dimension_Emm (in)59 (2.3)
Dimension_Gmm (in)186 (7.3)
Dimension_Fmm (in)230 (9.1)


Outline 4ft UXA

WindLoad

Fa Axial force max. @ survival wind speed N (lb)5140 (1155)
M Torque maximum @ survival wind speed Nm (ft lb)Nm (lb ft)1648 (1215)
Fs Side force max. @ survival wind speed N (lb)2547 (573)
